USB-C bez zgadywania: jak sprawdzić laptop, kabel i hub przed zakupem monitora

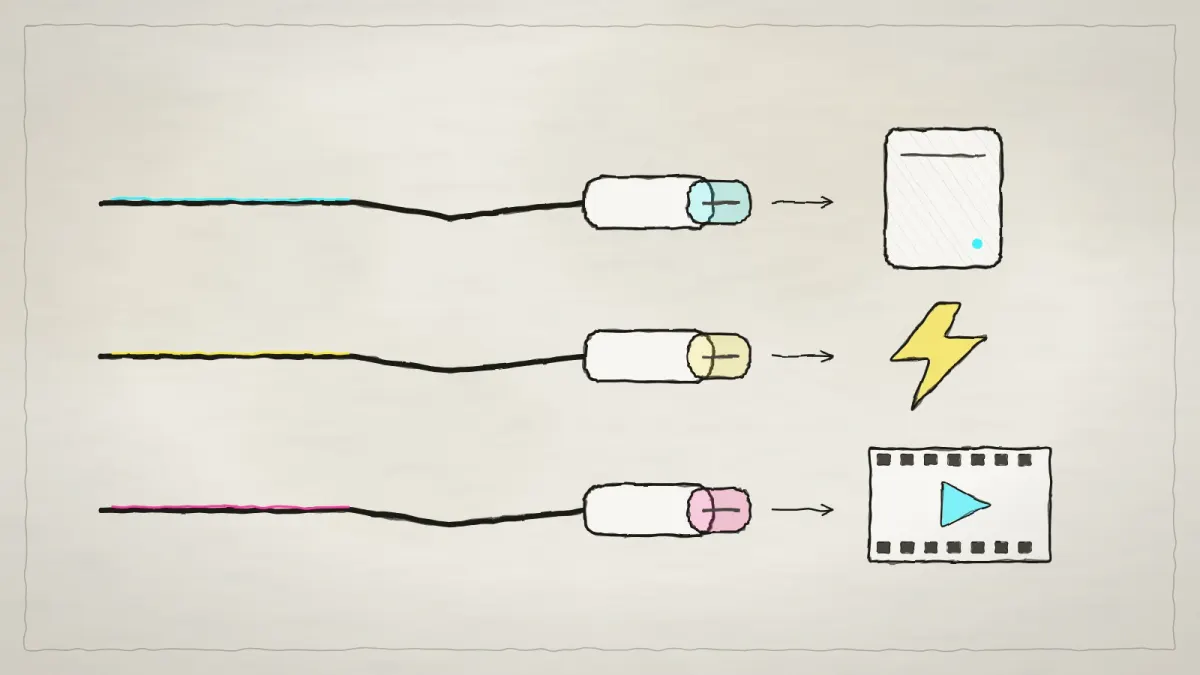

Ten sam owalny wtyk pasuje do telefonu, laptopa, monitora, dysku i ładowarki, ale to jedyna rzecz, którą te urządzenia mają wspólną. Jedno gniazdo USB-C poda tylko prąd i dane w tempie sprzed dwudziestu lat, inne wyśle obraz 5K i naładuje laptopa. Dlatego zakup "kabla USB-C" albo "monitora USB-C" bez wcześniejszego sprawdzenia własnego sprzętu kończy się zwykle czarnym ekranem, wolnym dyskiem albo laptopem, który mimo podłączenia się rozładowuje.

Kolejność jest tu odwrotna niż w sklepie: najpierw spis tego, co już leży na biurku, potem dopiero decyzja o zakupie. Pytanie brzmi nie "który standard jest najlepszy", tylko "co ma zadziałać po podłączeniu jednego kabla".

Całość opiera się na dokumentacji USB-IF, VESA, Intela oraz stronach wsparcia Microsoftu, Apple i Della. Opisane niżej pomiary to czynności do wykonania na własnym zestawie, a nie gotowe wyniki.

Cztery niezależne pytania o każde złącze

Zamiast uczyć się nazw standardów, wystarczy przy każdym porcie, kablu i urządzeniu odpowiedzieć na cztery pytania. Odpowiedzi są od siebie niezależne, a najsłabsze ogniwo wyznacza wynik całości.

1. Ile mocy? Czy port ładuje, ile watów oddaje albo przyjmuje.
2. Jak szybko dane? 480 Mb/s, 5, 10, 20, 40 czy 80 Gb/s. Przelicznik przydaje się od razu: 1 bajt to 8 bitów, więc 480 Mb/s to najwyżej 60 MB/s, a 10 Gb/s - 1250 MB/s.
3. Czy obraz? Czy port obsługuje tryb alternatywny DisplayPort, czyli przesył sygnału wideo przez złącze USB-C. Bez tego trybu monitor nie dostanie obrazu, choć wtyk pasuje.
4. Czy funkcje dodatkowe? USB4 lub Thunderbolt, czyli tunelowanie kilku protokołów naraz przez jedno łącze.

Sam kształt wtyku nie odpowiada na żadne z nich. USB-IF formułuje to wprost: USB Type-C nie jest tożsame z USB 3.2 ani USB4, a te określenia nie są wymienne. (USB Type-C Language Usage Guidelines from USB-IF (PDF)) Podobnie USB Type-C nie oznacza obsługi USB Power Delivery, bo jest to osobny protokół i osobne rozwiązanie sprzętowe. (USB Type-C Language Usage Guidelines from USB-IF (PDF)) Nazwa złącza opisuje tylko fizyczny wtyk i odwracalną orientację połączenia. (USB Type-C Cable and Connector Specification - USB-IF)

Ta sama ostrożność dotyczy nazw handlowych. Podobnie brzmiące oznaczenia nie oznaczają podobnych możliwości: kabel z etykietą 240 W nie musi przesyłać obrazu, kabel z etykietą 40 Gb/s nie jest przez to kablem Thunderbolt, a port opisany w sklepie jako "USB-C" to informacja, z której nie da się wyciągnąć żadnego z czterech powyższych parametrów.

Tabela, którą warto wypełnić przed zakupem

Poniższa tabela służy do wypełnienia własnymi danymi. W kolumnach są ogniwa łańcucha, w wierszach cztery pytania. Puste pole oznacza, że czegoś jeszcze nie sprawdzono, a nie że wszystko działa.

	Port w komputerze	Kabel	Hub lub monitor	Wymaganie zadania
Moc (W)		60 W albo 240 W z etykiety	ile oddaje do laptopa	ile bierze laptop
Dane (Gb/s)		z etykiety na kablu	prędkość portów downstream	dysk czy tylko mysz
Obraz	tryb alt. DisplayPort tak/nie	tak/nie	maks. rozdzielczość i Hz	rozdzielczość monitora
USB4 / Thunderbolt				tylko przy wysokich wymaganiach

Sposób wypełnienia kolejnych kolumn opisują kroki 1-4. Zasada nadrzędna: pole puste albo niepewne traktuje się jak najgorszy możliwy wariant.

Krok 1. Co potrafi port w komputerze

Porty w jednym laptopie bywają różne. Część obsługuje tylko dane i zasilanie, część dodatkowo obraz, część Thunderbolt. Windows traktuje to jako normę i ma na tę sytuację osobny komunikat: "Użyj innego portu USB" (w dokumentacji angielskiej "Use different USB port"), informujący, że urządzenie może mieć ograniczoną funkcjonalność po podłączeniu do tego portu i należy podłączyć je do innego portu USB w komputerze. (Windows USB Type-C troubleshooting notifications - Microsoft Learn) (Port USB-C nie działa - Microsoft Support (wersja polska; polskie brzmienie komunikatów i elementów interfejsu))

Kolejność działań:

1. Odszukać na stronie producenta komputera kartę specyfikacji dokładnie tego modelu, nie serii.
2. Wypisać osobno dla każdego portu USB-C cztery wartości z tabeli. Producenci opisują to zwykle w formie "USB-C z DisplayPort" albo "Thunderbolt 4". Jeżeli w karcie widnieje samo "USB-C", trzeba szukać dalej w instrukcji serwisowej albo karcie technicznej modelu.
3. Sprawdzić po stronie systemu, czy komputer ma USB4. Od Windows 11 w kompilacji 22621.1778 aplikacja Ustawienia wyświetla podłączone koncentratory i urządzenia USB4 wraz z ich możliwościami; ścieżka w dokumentacji Microsoftu to Settings > Bluetooth & devices > USB > USB4 Hubs and Devices, w polskim systemie odpowiednio Ustawienia > Bluetooth i urządzenia > USB, a dokładne brzmienie ostatniej pozycji zależy od wersji systemu, bo polskiej wersji tego dokumentu nie ma. (Universal Serial Bus 4 (USB4) settings enablement - Microsoft Learn) Strona pojawia się po wykryciu kontrolera USB4 i nie występuje w komputerze bez USB4; Microsoft zastrzega jednak, że w części komputerów kontroler jest wykrywany dopiero po podłączeniu urządzenia USB4, więc brak strony przy pustych portach nie przesądza sprawy. (Universal Serial Bus 4 (USB4) settings enablement - Microsoft Learn) Obsługę Thunderbolt i trybu alternatywnego DisplayPort trzeba odczytać z karty modelu z punktu 1. Menedżer urządzeń może pomocniczo pokazać kontroler USB4 lub Thunderbolt w gałęzi kontrolerów USB, ale nazwy wpisów zależą od producenta i sterownika, więc nie zastępuje karty specyfikacji.
4. Odczytać moc z fabrycznego zasilacza laptopa. To jest liczba, którą musi pokryć hub albo monitor, jeżeli ma zastąpić zasilacz.

Zanotowanie tych czterech wartości zamyka pierwszą kolumnę tabeli i najczęściej od razu przesądza część decyzji zakupowych. Port bez trybu alternatywnego DisplayPort nie wyśle obrazu do monitora niezależnie od tego, jaki kabel i jaki monitor zostaną kupione.

Krok 2. Co potrafi kabel, który już leży w szufladzie

Kabel łatwo pominąć przy sprawdzaniu zestawu: wtyk pasuje, więc wszystko powinno działać. Tymczasem kabel dołączony do słuchawek nie musi nadawać się do monitora. USB-IF stwierdza wprost, że kabel USB 2.0 Type-C fizycznie nie jest w stanie przenieść sygnałów USB 3.2 ani USB4, bo linie TX/RX oraz linie trybu alternatywnego nie są w nim zaimplementowane. (USB Type-C Language Usage Guidelines from USB-IF (PDF)) Skutek: host lub urządzenie zgodne z USB 3.2 albo USB4, użyte z kablem USB 2.0 Type-C, będzie pracować z wolniejszą prędkością USB 2.0. (USB Type-C Language Usage Guidelines from USB-IF (PDF))

Dotyczy to również kabli markowych. Apple opisuje, że dołączany kabel Apple USB-C Charge Cable obsługuje ładowanie, ale prędkość przesyłu danych jest ograniczona do 480 Mb/s (USB 2.0) i kabel nie obsługuje wideo. (About the Apple Thunderbolt Pro Cables - Apple Support) W dokumentacji iPhone'a pojawia się zalecenie odwrotne: do podłączenia telefonu do monitorów o wysokiej rozdzielczości należy użyć kabla USB-C obsługującego USB 3.1 lub nowszy. (Charge and connect with the USB-C connector on your iPhone - Apple Support)

Jedyną informacją o kablu popartą testami zewnętrznymi są oznaczenia certyfikacyjne. Aby kabel USB-C do USB-C przeszedł program zgodności USB-IF, musi być oznaczony zdolnością mocową 60 W albo 240 W za pomocą właściwej ikony lub logo. (Cables and Connectors - USB-IF) Oprócz znaku mocy wszystkie kable poza kablami USB 2.0 muszą być oznaczone właściwą przepustowością danych, którą obsługują. (Cables and Connectors - USB-IF) Certyfikowany kabel pokazuje więc dwie liczby i dopiero obie razem go opisują.

Praktycznie:

1. Obejrzeć wtyki i koszulkę kabla pod kątem nadruku z liczbą watów oraz liczbą Gb/s.
2. Kabel bez żadnego z tych oznaczeń wpisać do tabeli jako niewiadomą i nie używać go do monitora ani stacji dokującej.
3. Deklarację producenta sprawdzić w wyszukiwarce produktów USB-IF, ograniczonej wyłącznie do produktów certyfikowanych do noszenia logo USB-IF. (USB-IF Product Search (certyfikowane produkty)) Lista publiczna domyślnie pokazuje tylko produkty certyfikowane w ciągu ostatnich dwóch lat, więc starszy model może wymagać rozszerzenia zakresu dat. (USB-IF Product Search (certyfikowane produkty))
4. Kable, które przeszły test z kroku 6, opisać etykietą; pozostałe odłożyć do ładowania telefonu.

Krok 3. Ile mocy naprawdę popłynie

Dla decyzji zakupowej wystarczą trzy fakty.

Po pierwsze, próg 240 W istnieje: rewizja 3.1 protokołu USB Power Delivery podniosła pułap ze 100 W do 240 W. (USB Charger (USB Power Delivery) - USB-IF) Wcześniejszy limit 100 W wynikał z 20 V przy kablach na 5 A; powyżej 100 W nie rośnie prąd, tylko napięcie: 28 V powyżej 100 W, 36 V powyżej 140 W i 48 V powyżej 180 W. (USB Promoter Group Announces USB Power Delivery Specification Revision 3.1 (PDF)) Razem z tą rewizją specyfikacja USB Type-C w wydaniu 2.1 zdefiniowała osobne wymagania dla kabli 240 W. (USB Promoter Group Announces USB Power Delivery Specification Revision 3.1 (PDF)) Pełny pułap wymaga więc zasilacza, urządzenia i kabla z oznaczeniem 240 W po każdej stronie; sama liczba watów na pudełku ładowarki nie wystarczy, a zwykły pełnofunkcyjny kabel USB-C bez tego oznaczenia zatrzyma się niżej.

Po drugie, sprzęt z zakresu 100-240 W podlega ostrzejszym wymaganiom bezpieczeństwa niż produkty niższej mocy, zdefiniowanym przez przepisy kraju sprzedaży. (USB Promoter Group Announces USB Power Delivery Specification Revision 3.1 (PDF)) To argument za kupowaniem zasilaczy i kabli wysokiej mocy wyłącznie tam, gdzie podano konkretne dane certyfikacyjne.

Po trzecie, ładowanie jest zawsze wynikiem najsłabszego ogniwa. Microsoft ujmuje to tak: żeby ładowanie było szybsze, komputer, ładowarka i kabel muszą razem obsługiwać standardy branżowe, a jeżeli komputer potrzebuje na przykład 12 V i 3 A, ładowarka 5 V i 3 A nie zapewni najszybszego ładowania. (USB-C port not working - Microsoft Support)

Decyzja jest więc prosta: moc oddawana przez hub lub monitor musi być co najmniej równa mocy fabrycznego zasilacza laptopa, a kabel musi mieć etykietę mocy pokrywającą tę wartość.

Krok 4. Obraz i dane dzielą to samo pasmo

To jest mechanizm, którego brak w świadomości powoduje najwięcej pretensji do sprzętu. Tryb alternatywny DisplayPort korzysta z tych samych czterech par wysokiej prędkości co dane. VESA opisuje to na przykładzie trybu alternatywnego DisplayPort w wersji 2.0: przez złącze USB-C można przesłać do 80 Gb/s danych wideo DisplayPort przy wykorzystaniu wszystkich czterech par w kablu albo do 40 Gb/s przy jednoczesnym przesyle danych SuperSpeed USB. (VESA Releases Updated DisplayPort Alt Mode Spec (DP Alt Mode 2.0)) Te liczby opisują ten konkretny tryb, a nie każde złącze USB-C: port pracujący w starszej wersji trybu alternatywnego ma niższy pułap, co widać w przykładzie opisanego niżej monitora, którego port upstream obsługuje tryb alternatywny z DP 1.4. (Dell UltraSharp 49 Curved USB-C Hub Monitor U4924DW User's Guide (PDF)) Sama zasada dzielenia pasma między obraz i dane pozostaje jednak taka sama.

W konkretnym sprzęcie objawia się to jako ustawienie do wyboru. W instrukcji monitora Dell UltraSharp 49 U4924DW port USB-C typu upstream opisany jest jako obsługujący tryb alternatywny z DP 1.4 i maksymalną rozdzielczość 5120 x 1440 przy 60 Hz. (Dell UltraSharp 49 Curved USB-C Hub Monitor U4924DW User's Guide (PDF)) Tabele przepustowości w tej samej instrukcji pokazują, że przy priorytecie ustawionym na wysoką rozdzielczość dane USB są obsługiwane w trybie USB 2.0, a przy priorytecie na wysoką prędkość danych dostępne jest USB 3.2 Gen2. (Dell UltraSharp 49 Curved USB-C Hub Monitor U4924DW User's Guide (PDF)) W menu ekranowym tego monitora pozycja nazywa się USB-C Prioritization i pozwala wybrać priorytet wysokiej rozdzielczości (High Resolution) albo wysokiej prędkości danych (High Data Speed); producent podpowiada High Data Speed dla komputerów z DP 1.4 (HBR3), a High Resolution dla DP 1.2 (HBR2) i starszych, z zastrzeżeniem, że wtedy spada prędkość danych i sieci. (Dell UltraSharp 49 Curved USB-C Hub Monitor U4924DW User's Guide (PDF)) Nazwy tego ustawienia różnią się między producentami; w menu ekranowym monitora albo w konfiguracji stacji trzeba odszukać pozycję dotyczącą priorytetu USB-C i sprawdzić dostępne wartości.

Jedno zastrzeżenie przed próbami z tym ustawieniem. Przełączenie priorytetu zmienia tryb, w jakim pracują porty USB monitora, (Dell UltraSharp 49 Curved USB-C Hub Monitor U4924DW User's Guide (PDF)) a Dell opisuje przypadek terminali z systemem ThinOS, w których po zmianie z High Data Speed na High Resolution ekran gaśnie i monitor zgłasza brak sygnału USB-C. (Monitor Turns to a Black Screen When USB-C Prioritization Changes from High Data Speed to High Resolution - Dell KB 000194575 (dotyczy terminali Dell Wyse z ThinOS)) Dlatego przed każdą zmianą tego ustawienia, tak samo jak przed odpięciem kabla upstream, należy zakończyć kopiowanie i bezpiecznie usunąć nośniki z portów monitora; producent ostrzega w tym miejscu przed uszkodzeniem lub utratą danych. (Dell UltraSharp 49 Curved USB-C Hub Monitor U4924DW User's Guide (PDF))

Wniosek zakupowy: jeżeli przez to samo połączenie ma iść wysoka rozdzielczość i szybki dysk zewnętrzny naraz, wymagania rosną skokowo i zwykle prowadzą do portu USB4 albo Thunderbolt po stronie komputera. Specyfikacja USB4 przewiduje pracę do 80 Gb/s na kablach certyfikowanych na 80 Gb/s i zapewnia zgodność wstecz, przy czym połączenie skaluje się do najlepszej wspólnej możliwości łączonych urządzeń. (USB4 Specification - USB-IF) To ostatnie jest istotne przy zakupach: łączenie sprzętu z różnych generacji nie kończy się awarią, tylko cichym zejściem do niższego trybu, którego bez sprawdzenia łatwo nie zauważyć. Dobra wiadomość dla portfela jest taka, że wyższe prędkości nie zawsze wymagają nowego kabla: praca do 80 Gb/s jest możliwa na istniejących pasywnych kablach USB Type-C 40 Gb/s oraz na nowo zdefiniowanych aktywnych kablach 80 Gb/s (USB-IF Announces Publication of New USB4 Specification to Enable USB 80Gbps Performance). Wskazanie kabli certyfikowanych na 80 Gb/s nie wyklucza więc opisanej możliwości wykorzystania pasywnego kabla 40 Gb/s; nie należy przenosić tej możliwości na aktywne kable 40 Gb/s (USB4 Specification - USB-IF) (USB-IF Announces Publication of New USB4 Specification to Enable USB 80Gbps Performance). Certyfikację konkretnego modelu można sprawdzić w wyszukiwarce USB-IF (USB-IF Product Search (certyfikowane produkty)).

Thunderbolt dokłada do tego wymóg certyfikacji Intela dla wszystkich produktów noszących logo Thunderbolt. (Thunderbolt 5 Technology Brief - Intel (PDF)) Nie oznacza natomiast automatycznie wysokiej mocy: Intel podaje, że Thunderbolt 5 obsługuje, ale nie wymaga, rozszerzonego zakresu mocy dostarczającego do 240 W. (Thunderbolt 5 Technology Brief - Intel (PDF)) Limit mocy konkretnego laptopa czy stacji trzeba więc odczytać u producenta, a nie z nazwy standardu.

Alternatywą wartą rozważenia jest rozdzielenie ról: obraz kablem DisplayPort, USB-C tylko do zasilania i peryferiów. Tor wideo jest wtedy niezależny od USB-C, a parametry kabla dobiera się według wymagań podanych przez producenta monitora i karty graficznej. Warto pamiętać, że obowiązkowe oznaczenia mocy i przepustowości dotyczą kabli USB-C do USB-C (Cables and Connectors - USB-IF) i nie opisują kabli z wtykiem DisplayPort; to dwa osobne tory i dwa osobne zestawy oznaczeń.

Krok 5. Wybór huba, stacji albo monitora

Prosty hub rozgałęzia dane USB i zwykle nie przesyła obrazu ani nie ładuje laptopa. Stacja dokująca lub monitor z hubem robi jedno i drugie, ale tylko wtedy, gdy port komputera obsługuje tryb alternatywny DisplayPort albo USB4 czy Thunderbolt. To jest pierwsze pytanie, na które odpowiada wypełniona pierwsza kolumna tabeli.

W karcie produktu należy odszukać trzy liczby i porównać je z kolumną wymagań:

• moc oddawaną do komputera przez port upstream,
• maksymalną obsługiwaną rozdzielczość z odświeżaniem przez USB-C, osobno od parametrów gniazd DisplayPort i HDMI,
• prędkość portów downstream, wraz z informacją, czy zależy od ustawienia priorytetu.

Instrukcja U4924DW pokazuje, jak wygląda kompletny zapis: port zgodny z USB PD zasila do 90 W, a jeżeli notebook do pracy potrzebuje więcej niż 90 W i ma rozładowany akumulator, może nie zostać uruchomiony ani naładowany z portu USB PD tego monitora. (Dell UltraSharp 49 Curved USB-C Hub Monitor U4924DW User's Guide (PDF)) Takiego sformułowania należy szukać u każdego producenta; jego brak w karcie produktu jest sam w sobie sygnałem ostrzegawczym.

Warto też sprawdzić, czy urządzenie nie wymaga funkcji, których komputer nie ma. Windows wyświetla w takiej sytuacji komunikat "Funkcjonalność urządzenia Thunderbolt może być ograniczona" (w dokumentacji angielskiej "Thunderbolt device functionality might be limited") po podłączeniu urządzenia Thunderbolt do systemu, który nie obsługuje Thunderbolt. (Windows USB Type-C troubleshooting notifications - Microsoft Learn) (Port USB-C nie działa - Microsoft Support (wersja polska; polskie brzmienie komunikatów i elementów interfejsu))

Jeżeli w zestawie z monitorem jest kabel, zwykle jest to najlepszy wybór do tego monitora. Dell zaznacza w instrukcji, że jego monitory są projektowane do optymalnej pracy z kablami dostarczonymi w zestawie i że firma nie gwarantuje jakości ani wydajności obrazu przy użyciu kabli innych niż dostarczone. (Dell UltraSharp 49 Curved USB-C Hub Monitor U4924DW User's Guide (PDF))

Krok 6. Montaż i test powodzenia

Przygotowanie: monitor lub stacja podłączone do zasilania sieciowego, kabel USB-C prowadzony bezpośrednio między komputerem a portem upstream, bez przejściówek i przedłużaczy, peryferia wpięte w porty downstream. Po włączeniu warto dać sprzętowi chwilę; instrukcja monitora Della zaznacza, że po wyłączeniu i ponownym włączeniu monitora podłączone urządzenia peryferyjne mogą potrzebować kilku sekund na wznowienie normalnej pracy. (Dell UltraSharp 49 Curved USB-C Hub Monitor U4924DW User's Guide (PDF))

Test obejmuje cztery sprawdzenia i wszystkie muszą wypaść pozytywnie:

1. Obraz. W ustawieniach ekranu powinna być dostępna natywna rozdzielczość monitora z zakładanym odświeżaniem. Jeżeli lista kończy się niżej, wąskim gardłem jest port, kabel albo ustawienie priorytetu.
2. Zasilanie. Wskaźnik baterii powinien pokazywać ładowanie przy pracującym komputerze, a nie samo podtrzymanie. Windows sygnalizuje problem komunikatem "Powolna ładowarka" ("Slow charger") z podpowiedzią użycia ładowarki o wyższej mocy oraz komunikatem "Komputer nie ładuje się" ("PC isn't charging"), gdy podłączona ładowarka jest zbyt słaba, by naładować system. (Windows USB Type-C troubleshooting notifications - Microsoft Learn) (Port USB-C nie działa - Microsoft Support (wersja polska; polskie brzmienie komunikatów i elementów interfejsu))
3. Dane. Do portu downstream podłączyć dysk zewnętrzny i skopiować w obie strony plik o rozmiarze co najmniej kilku gigabajtów, mierząc czas. Wynik znacząco niższy od możliwości dysku wskazuje na pracę w niższym trybie USB, najczęściej wskutek ustawienia priorytetu na rozdzielczość albo użycia kabla USB 2.0. (Dell UltraSharp 49 Curved USB-C Hub Monitor U4924DW User's Guide (PDF)) (USB Type-C Language Usage Guidelines from USB-IF (PDF)) Zanim w ramach testu zmieni się priorytet, kabel albo port, trzeba zakończyć kopiowanie i bezpiecznie usunąć dysk z portu monitora: odpięcie kabla upstream odłącza porty monitora od komputera, a przełączenie priorytetu zmienia ich tryb pracy, i w obu przypadkach producent ostrzega przed utratą danych. (Dell UltraSharp 49 Curved USB-C Hub Monitor U4924DW User's Guide (PDF))
4. Peryferia. Klawiatura, mysz, kamera i dźwięk powinny działać po podłączeniu do portów monitora lub stacji, nie tylko bezpośrednio do komputera.

Wyniki tych czterech sprawdzeń warto zapisać obok tabeli. Stanowią punkt odniesienia po każdej późniejszej zmianie kabla, sterownika czy ustawienia i pozwalają w przyszłości ustalić, co się zmieniło.

Koszyk warunkowy: co kupić w zależności od scenariusza

Zamiast listy modeli, która zdezaktualizuje się szybciej niż standardy, poniżej podane są warunki do wypełnienia konkretnymi produktami na stronach producentów i w wyszukiwarce certyfikowanych produktów USB-IF. (USB-IF Product Search (certyfikowane produkty))

A. Telefon, tablet albo lekki laptop, bez zewnętrznego monitora. Kabel USB-C do USB-C z etykietą mocy zgodną z zasilaczem. Etykieta prędkości ma znaczenie tylko przy kopiowaniu dużych plików; kabel dołączany bywa ograniczony do 480 Mb/s. (About the Apple Thunderbolt Pro Cables - Apple Support)

B. Laptop plus jeden monitor do 4K przy 60 Hz plus klawiatura, mysz i kamera. Port komputera z potwierdzoną obsługą trybu alternatywnego DisplayPort, kabel z etykietą prędkości potwierdzoną przez producenta monitora lub stacji dla zakładanej rozdzielczości i z etykietą mocy pokrywającą zasilanie laptopa, przy czym kabel USB 2.0 Type-C jest tu wykluczony, bo fizycznie nie przenosi sygnałów USB 3.2 ani USB4 (USB Type-C Language Usage Guidelines from USB-IF (PDF)), monitor z hubem o mocy PD nie niższej niż wymaga laptop. Ustawienie priorytetu warto sprawdzić, choć zwykle nie trzeba jeszcze wybierać między rozdzielczością a prędkością.

C. Monitor o wysokiej rozdzielczości lub dwa monitory plus szybki dysk zewnętrzny. Port USB4 albo Thunderbolt po stronie komputera oraz kabel certyfikowany na 40 Gb/s lub 80 Gb/s; USB4 pozwala na pracę do 80 Gb/s na kablach certyfikowanych na 80 Gb/s. (USB4 Specification - USB-IF)

D. Ładowanie mocnego laptopa jednym kablem. Zasilacz o profilu odpowiadającym wymaganiom laptopa i kabel z etykietą 240 W, przy świadomości, że powyżej 100 W wchodzą napięcia 28 V, 36 V i 48 V. (USB Promoter Group Announces USB Power Delivery Specification Revision 3.1 (PDF))

E. Obraz osobno. Kabel DisplayPort dobrany według wymagań monitora i karty graficznej podanych przez ich producentów. Oznaczenia obowiązkowe dla kabli USB-C (Cables and Connectors - USB-IF) nie mają tu zastosowania, a monitor pozostaje podłączony do USB-C wyłącznie po to, by zasilać komputer i obsłużyć peryferia.

Co idzie nie tak i jak to naprawić

Monitor podłączony przez USB-C nie pokazuje obrazu. Najpierw sprawdzić, czy port komputera obsługuje tryb alternatywny DisplayPort. Windows wyświetla w takiej sytuacji komunikat "Połączenie z ekranem może mieć ograniczoną funkcjonalność" ("Display connection might be limited"), który pojawia się, gdy urządzenie DisplayPort lub MHL na USB-C zostanie podłączone do systemu nieobsługującego DisplayPort lub MHL przez USB-C. (Windows USB Type-C troubleshooting notifications - Microsoft Learn) (Port USB-C nie działa - Microsoft Support (wersja polska; polskie brzmienie komunikatów i elementów interfejsu)) Microsoft zaleca też upewnienie się, że komputer, ekran zewnętrzny i kabel obsługują tryb alternatywny DisplayPort oraz że urządzenie jest podłączone do portu USB-C obsługującego właściwy tryb alternatywny. (USB-C port not working - Microsoft Support) Przed zamianą kabla albo portu bezpiecznie usunąć nośniki z portów monitora, bo odpięcie kabla upstream odłącza je od komputera. (Dell UltraSharp 49 Curved USB-C Hub Monitor U4924DW User's Guide (PDF)) Drugi krok to zamiana kabla na taki z udokumentowaną etykietą prędkości; Microsoft wprost sugeruje próbę z innym kablem. (USB-C port not working - Microsoft Support) Trzeci to podłączenie do innego portu USB-C w komputerze.

Obraz jest, ale porty USB monitora działają wolno. To zwykle nie usterka, tylko podział pasma opisany w kroku 4: przy priorytecie ustawionym na wysoką rozdzielczość dane USB są obsługiwane w trybie USB 2.0. (Dell UltraSharp 49 Curved USB-C Hub Monitor U4924DW User's Guide (PDF)) Rozwiązaniem jest przełączenie priorytetu, jeżeli niższa rozdzielczość jest akceptowalna, albo rozdzielenie połączeń. Przed przełączeniem zakończyć kopiowanie i bezpiecznie usunąć nośniki z portów monitora: zmiana priorytetu zmienia tryb pracy tych portów, (Dell UltraSharp 49 Curved USB-C Hub Monitor U4924DW User's Guide (PDF)) a w opisanym przez Della przypadku (terminale ThinOS) po przełączeniu gaśnie obraz i monitor zgłasza brak sygnału USB-C. (Monitor Turns to a Black Screen When USB-C Prioritization Changes from High Data Speed to High Resolution - Dell KB 000194575 (dotyczy terminali Dell Wyse z ThinOS))

Laptop ładuje się wolno albo wcale. Windows sygnalizuje to komunikatami "Powolna ładowarka" ("Slow charger") oraz "Komputer nie ładuje się" ("PC isn't charging") z zaleceniem użycia rekomendowanej ładowarki i kabla podłączonych bezpośrednio. (Windows USB Type-C troubleshooting notifications - Microsoft Learn) (Port USB-C nie działa - Microsoft Support (wersja polska; polskie brzmienie komunikatów i elementów interfejsu)) Warunkiem szybkiego ładowania jest obsługa standardów jednocześnie przez komputer, ładowarkę i kabel oraz obsługa przez ładowarkę i kabel poziomów mocy wymaganych przez komputer. (USB-C port not working - Microsoft Support) Jeżeli monitor ma niższy limit mocy niż wymaga laptop, sytuacji nie da się naprawić ustawieniami: przy zapotrzebowaniu powyżej limitu i rozładowanym akumulatorze komputer może się nie uruchomić ani nie naładować z portu USB PD monitora. (Dell UltraSharp 49 Curved USB-C Hub Monitor U4924DW User's Guide (PDF))

Urządzenie podłączone do stacji nie dostaje wystarczającej mocy. Gdy urządzenie USB-C sygnalizuje w negocjacji USB PD wymagania przekraczające możliwości zasilania komputera, Windows pokazuje komunikat "Urządzenie USB może wymagać więcej zasilania" ("USB device might need more power") z informacją, że komputer może nie dostarczać wystarczającej mocy i że należy podłączyć urządzenie do zasilania zewnętrznego lub użyć innego komputera. (Windows USB Type-C troubleshooting notifications - Microsoft Learn) (Port USB-C nie działa - Microsoft Support (wersja polska; polskie brzmienie komunikatów i elementów interfejsu)) Praktyczne kroki to zewnętrzne zasilanie urządzenia, podłączenie komputera do sieci zamiast pracy na baterii oraz odłączenie nieużywanych urządzeń USB. (USB-C port not working - Microsoft Support)

Komunikat o ograniczonej funkcjonalności Thunderbolt lub USB4. Windows wyświetla "Funkcjonalność urządzenia USB4 może być ograniczona" ("USB4 device functionality might be limited"), gdy urządzenie USB4 trafi do systemu bez obsługi USB4, oraz "Funkcjonalność urządzenia Thunderbolt może być ograniczona" ("Thunderbolt device functionality might be limited") w analogicznej sytuacji z Thunderbolt. (Windows USB Type-C troubleshooting notifications - Microsoft Learn) (Port USB-C nie działa - Microsoft Support (wersja polska; polskie brzmienie komunikatów i elementów interfejsu)) Jeżeli system obsługuje USB4 na innych portach, pojawia się "Użyj innego portu USB" ("Use different USB port"). (Windows USB Type-C troubleshooting notifications - Microsoft Learn) (Port USB-C nie działa - Microsoft Support (wersja polska; polskie brzmienie komunikatów i elementów interfejsu)) Rozwiązaniem jest przeniesienie wtyku, a gdy takiego portu nie ma, przyjęcie pracy w trybie zgodności. Przy urządzeniu USB4 Microsoft dodaje, by użyć kabla dostarczonego przez producenta urządzenia lub stacji albo certyfikowanego kabla USB4. (USB-C port not working - Microsoft Support)

Urządzenie nie jest rozpoznawane. Windows zgłasza to komunikatem "Nie rozpoznano urządzenia USB". (Port USB-C nie działa - Microsoft Support (wersja polska; polskie brzmienie komunikatów i elementów interfejsu)) Po wybraniu Start i Menedżera urządzeń, kliknięciu urządzenia USB prawym przyciskiem i wybraniu Właściwości (Properties) kod błędu widoczny jest w obszarze Stan urządzenia (Device status). (USB-C port not working - Microsoft Support) (Port USB-C nie działa - Microsoft Support (wersja polska; polskie brzmienie komunikatów i elementów interfejsu)) Dalsze kroki zależą od kodu. Warto też sprawdzić urządzenie na innym komputerze, żeby oddzielić problem sprzętu od problemu systemu.

Połączenie działa niestabilnie, obraz miga lub zanika. Microsoft zaleca sprawdzenie, czy w porcie USB-C komputera nie ma zanieczyszczeń, i przedmuchanie go sprężonym powietrzem. (USB-C port not working - Microsoft Support) Kolejny krok to sprawdzenie dostępności aktualizacji Windows, bo tą drogą trafiają też najnowsze sterowniki urządzeń. (USB-C port not working - Microsoft Support) Sterowniki i oprogramowanie układowe stacji lub monitora warto dodatkowo pobrać ze strony ich producenta, a zanim zacznie się przepinać kable, zakończyć pracę z nośnikami w portach monitora. (Dell UltraSharp 49 Curved USB-C Hub Monitor U4924DW User's Guide (PDF))

Kupiony kabel 240 W nie daje wysokiej prędkości danych. To zachowanie zgodne ze standardem. Wymagania oznaczeń traktują moc i prędkość rozdzielnie: kabel musi nieść znak 60 W albo 240 W, a osobno oznaczenie obsługiwanej przepustowości. (Cables and Connectors - USB-IF) Kabel o wysokiej mocy nie staje się przez to kablem szybkim.

Cofnięcie zmian i uporządkowanie zestawu

Poza ewentualnymi sterownikami z punktu 4 nie ma tu czego odkręcać w systemie: reszta sprowadza się do podłączania kabli i zmiany ustawień w menu urządzeń, więc każdy krok jest odwracalny.

1. Przed odłączeniem kabla upstream upewnić się, że żaden nośnik USB w portach downstream nie jest w użyciu przez komputer; producent ostrzega w tym miejscu przed uszkodzeniem lub utratą danych. (Dell UltraSharp 49 Curved USB-C Hub Monitor U4924DW User's Guide (PDF))
2. Ustawienia zmienione w menu ekranowym, na przykład priorytet USB-C, przywraca się tą samą ścieżką. W dokumentacji U4924DW zaznaczono, że domyślne ustawienia fabryczne można przywrócić funkcją Factory Reset w menu ekranowym. (Dell UltraSharp 49 Curved USB-C Hub Monitor U4924DW User's Guide (PDF))
3. Kable, które nie przeszły testu z kroku 6, opisać etykietą zamiast odkładać do wspólnej szuflady. Opis powinien zawierać moc i prędkość albo jednoznaczne "tylko ładowanie".
4. Sterowniki instalowane w trakcie prób, na przykład sterownik karty sieciowej wbudowanej w monitor, usuwa się standardową ścieżką odinstalowania aplikacji lub przez Menedżer urządzeń.

Pytania, które wracają najczęściej

Czy kabel z oznaczeniem 240 W to kabel USB4? Nie ma takiej zależności. Znak mocy i oznaczenie przepustowości to dwa osobne wymagania programu certyfikacji, spełniane niezależnie. (Cables and Connectors - USB-IF)

Czy kabel Thunderbolt zadziała jako zwykły kabel USB-C? Tak, kabel wyższej klasy obsługuje również tryby niższe. Apple podaje, że Thunderbolt 5 Pro Cable obsługuje przesył Thunderbolt 5 do 120 Gb/s, Thunderbolt 4, Thunderbolt 3 i USB 4 do 80 Gb/s oraz USB 3.2 Gen 2 do 10 Gb/s. (About the Apple Thunderbolt Pro Cables - Apple Support) Nie podnosi to jednak możliwości urządzeń, do których jest podłączony.

Czy nowy monitor da wyższą rozdzielczość na starszym laptopie? Nie, jeżeli wąskim gardłem jest port komputera. USB4 skaluje połączenie do najlepszej wspólnej możliwości łączonych urządzeń. (USB4 Specification - USB-IF)

Dlaczego przy dwóch monitorach obraz działa, a dysk zewnętrzny zwalnia? Bo obraz i dane dzielą to samo pasmo. W trybie alternatywnym DisplayPort 2.0 przy jednoczesnym przesyle danych SuperSpeed USB dostępne pasmo wideo wynosi do 40 Gb/s zamiast do 80 Gb/s, (VESA Releases Updated DisplayPort Alt Mode Spec (DP Alt Mode 2.0)) a w starszych wersjach trybu alternatywnego pułapy są odpowiednio niższe.

Czy hub bez własnego zasilania wystarczy? Do klawiatury, myszy i pamięci pendrive zwykle tak. Do dysków talerzowych, kamer i ładowania telefonu lepszy jest wariant z własnym zasilaczem, przy czym nie należy oczekiwać komunikatu przy każdym niedoborze mocy: opisane przez Microsoft powiadomienie dotyczy urządzenia USB-C sygnalizującego w negocjacji USB PD wymagania przekraczające możliwości zasilania komputera. (Windows USB Type-C troubleshooting notifications - Microsoft Learn)

Skąd wiadomo, że kabel jest naprawdę certyfikowany? Z wyszukiwarki produktów USB-IF, ograniczonej wyłącznie do produktów certyfikowanych do noszenia logo USB-IF, przy czym domyślnie pokazuje ona produkty certyfikowane w ciągu ostatnich dwóch lat. (USB-IF Product Search (certyfikowane produkty))
